КТПГ 40/10(6)/0,4 кВ

Комплектная трансформаторная подстанция городская (проходная) типа КТПГ-40/10(6)/0,4 кВ – однотрансформаторная предназначена для приема, преобразования и распределения электроэнергии трехфазного переменного тока промышленной частоты 50 Гц напряжением 10(6) кВ в электроэнергию напряжением 0,4 кВ. Применяются для электроснабжения жилых и общественных объектов, а также небольших промышленных предприятий.

Описание

Назначение и область применения однотрансформаторных КТПГ

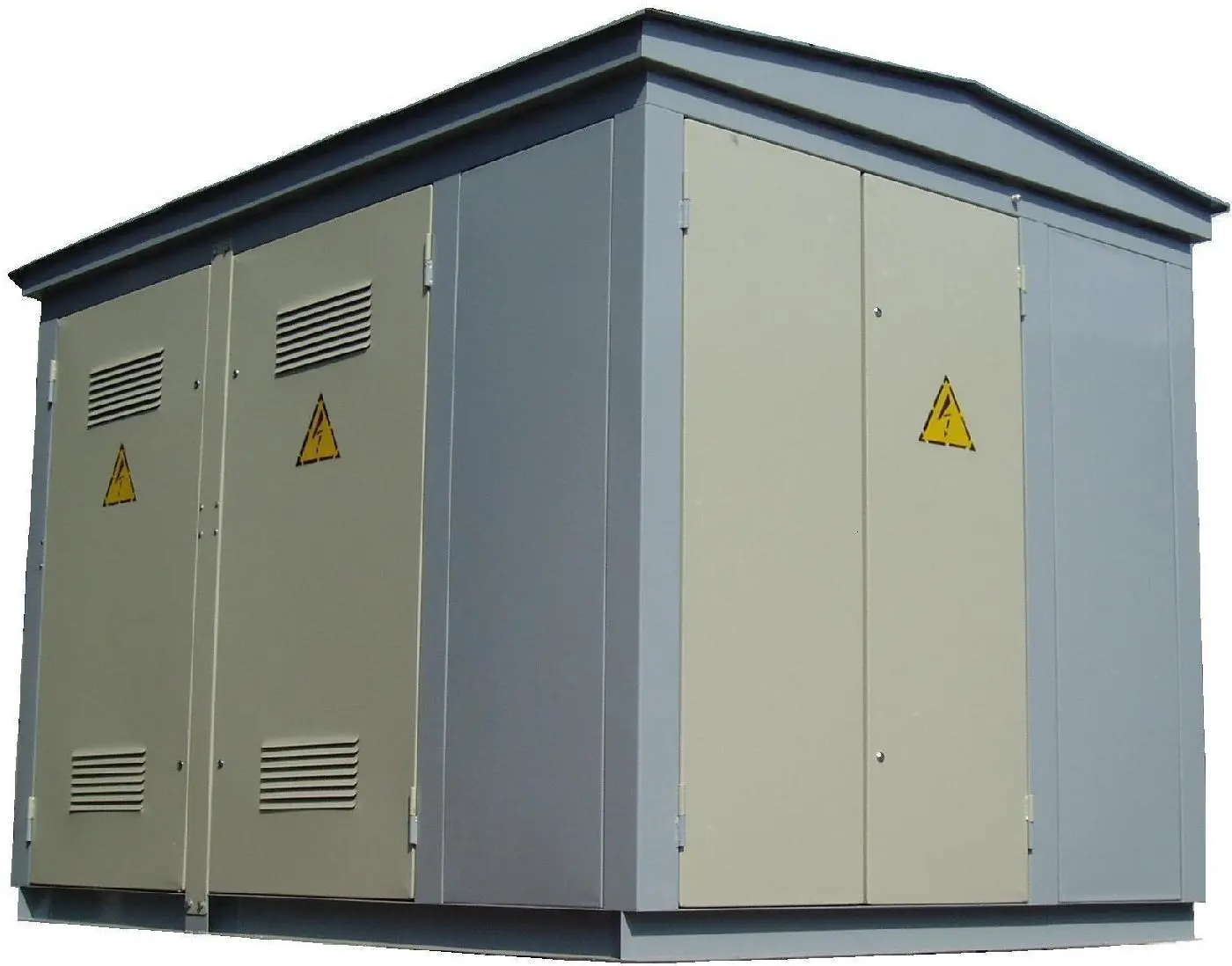

Конструкция КТПГ 40/10(6)/0,4 кВ имеет модульную структуру,Главными составными частями комплектной трансформаторной подстанции городской являются:

Отсек силового трансформатора. Предназначен для размещения силовых понижающих трансформаторов с масляной или сухой изоляцией с номинальным напряжением 25-1600кВА.

Распределительное устройство высокого напряжения (РУВН). Основной функцией этого модуля является безопасный прием электрической энергии с напряжением величиной 10(6)кВ и её подача в камеру силового трансформатора.

Распределительное устройство низкого напряжения (РУНН). Предназначено для безопасного распределения электроэнергии величиной 0,4кВ между потребителями.
