КТПС -16, 25, 40, 63

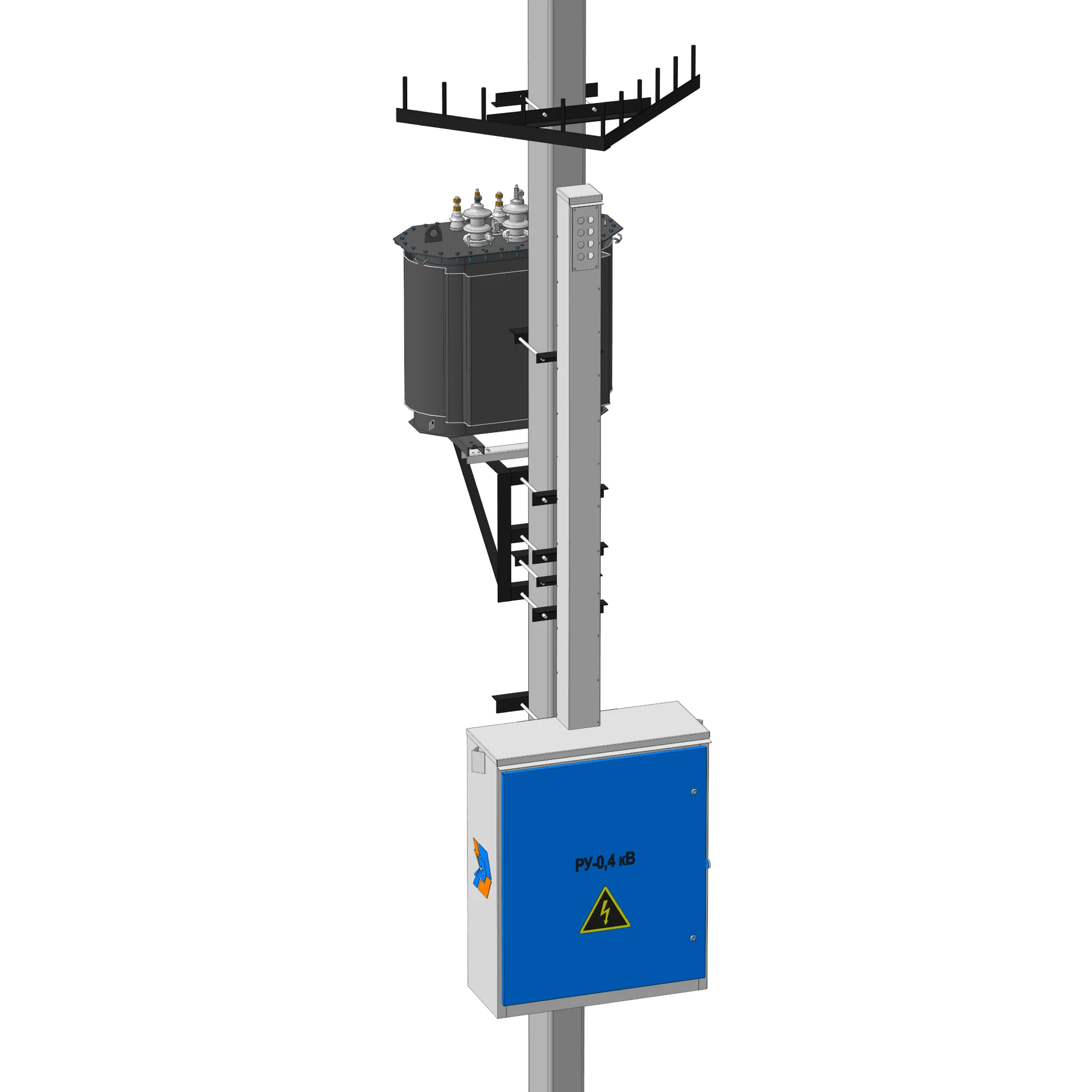

Столбовые трансформаторные подстанции мощностью 16 – 250 кВА исполняются в виде конструкции, содержащей низковольтный шкаф и платформу для установки силового трансформатора, а также кронштейнов для установки высоковольтных предохранителей, разрядников и разъединителя с приводом.

Описание

Назначение и область применения однотрансформаторных КТПС 16-250

Составные части КТПС:

Высоковольтные предохранители;
Разрядники;
Шкаф РУНН;
Силовой трансформатор.

Провода, выходящие из шкафа РУНН и служащие для присоединения к воздушным линиям 0,4 кВ и к силовому трансформатору со стороны НН, прокладываются в трубах, закрепленных на опоре.

На задней стенке шкафа РУНН и на баке трансформатора приварены пластины, предназначенные для присоединения к заземляющему устройству.

Конструкция столбовых трансформаторных подстанции предусматривает установку рубильников на отходящих фидерах 0,4 кВ с дугогасительными камерами для возможности отключения токов нагрузки. Рукоятки указанных рубильников выводятся на боковую стенку РУНН.

КТПС подключается к ЛЭП 6-10 кВ посредством разъединителя, который устанавливается на ближайшей от КТПС опоре ЛЭП, либо непосредственно на одной опоре с КТПС.

Подстанции изготавливаются согласно опросному листу составленного для каждого заказчика индивидуально, с детальной проработкой как основного, так и дополнительного оборудования, учитывая все пожелания заказчика.
