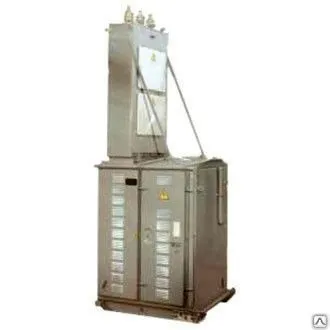

КТПСК -25/10(6)/0,4-2 У1

Комплектные трансформаторные подстанции для станков качалок нефтедобычи представляют собой однотрансформаторные подстанции наружной установки и служат для приема электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею электродвигателей мощностью 7,5 или 15 кВт танков-качалок малодебитных нефтяных скважин и дозировочных установок в районах с умеренным климатом (от -40 0C до +40 0C).

Описание

Назначение и область применения однотрансформаторных КТПСК-25/10(6)/0,4-2 У1

Высовольтный ввод в подстанцию – воздушный, выводы линий 0,4 кВ – кабельные. Высоковольтные предохранители устанавливаются в отсеке силового трансформатора, в котором имеется естественная вентиляция, обеспечивающая охлаждение силового трансформатора. Схема КТПСК предусматривает учет активной электроэнергии, а также возможность подключения ручного электроинструмента на напряжение 42 В. Для создания нормальных условий работы низковольтной аппаратуры схемой предусмотрен обогрев. В КТПСК имеются электрические и механические схемы блокировки, обеспечивающие безопасную работу обслуживающего персонала. КТПСК устанавливается на фундаменте. Подстанции могут быть адаптированы для совместной работы с комплексом телеметрии.

Подстанции изготавливаются согласно опросному листу составленного для каждого заказчика индивидуально, с детальной проработкой как основного, так и дополнительного оборудования, учитывая все пожелания заказчика.
