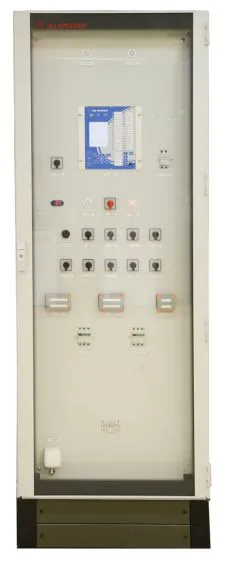

Шкафы защиты секционного выключателя и трансформаторов напряжения 110-220 кВ

Предназначен для выполнения функций защит, автоматики секционного выключателя и АУВ присоединения напряжением 110-220кВ.

Состав шкафа:

  1. Комплект защиты и автоматики секционного выключателя 110-220кВ
  2. Комплект защиты секционного выключателя 110-220кВ
  3. Комплект автоматики управления выключателем 110-220кВ

Описание

Функции комплекта

Устройство контроля цепей напряжения (КЦН)

Устройство блокировки защит при качаниях в энергосистеме

Дистанционная защита (ДЗ) от междуфазных замыканий (ДЗМФ)

Дистанционная защита от замыканий на землю (ДЗЗ)

Максимальная токовая защита (МТЗ)

Токовая защита нулевой последовательности (ТЗНП)

Функции автоматики и управления выключателем

Оперативное управление выключателем

Включение выключателя

Отключение выключателя

Автоматическое повторное включение (АПВ)

Контроль наличия и синхронности напряжения

Функция контроля давления элегаза

Устройство резервирования при отказе выключателя (УРОВ)

Диагностика цепей выключателя

Функции защиты и диагностики электромагнитов управления выключателем



Изготавливается согласно карты заказа и опросного листа Заказчика
