Выключатель нагрузки автогазовый ВНА-10-400(630) А

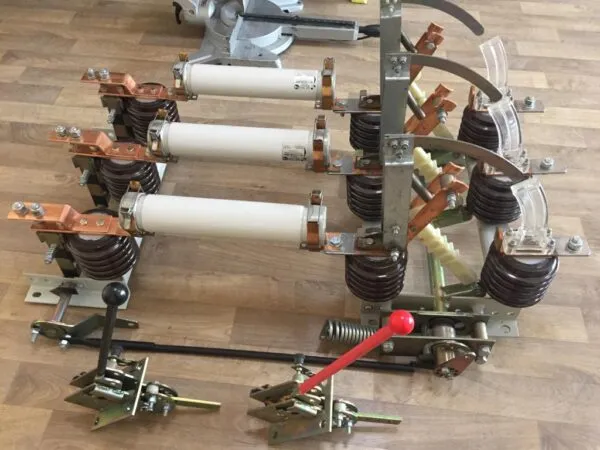

Выключатель нагрузки автогазовый типа ВНА-10/630 с заземляющими ножами

Выключатели ВНА предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНА относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П).

Рубрики: ,

Описание

Структура условного обозначения  ВНА-10/630 У2:

  • В – выключатель
  • Н – нагрузки
  • А – автогазовый
  • 10 – номинальное напряжение сети, кВ
  • 400, 630 – номинальный ток, А
  • У2 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Выключатели нагрузки изготавливаются в следующих исполнениях:

  • без заземляющих ножей и без предохранителей
  • с одним заземляющим ножом без предохранителей
  • с двумя заземляющими ножами без предохранителей
  • с одним заземляющим ножом c предохранителями
  • с двумя заземляющими ножами c предохранителями

Условия эксплуатации:

  • температура окружающего воздуха от -45°С до +40°С
  • высота над уровнем моря не более 1000м
  • относительная влажность воздуха 75% при 15°С, 100% при 25°С
  • окружающая среда – промышленная атмосфера типа П
  • рабочее положение в пространстве – установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°
